螺旋板式换热器
管理员：admin2012-7-23
| 螺旋板式换热器是一种高效换热设备,适用汽—汽.汽—液.液—液,对液传热。它适用于化学.石油.溶剂.医药.食品.轻工.纺织.冶金.轧钢.焦化等行业。按结构形式可分为不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型.Ⅲ型)螺旋板式换热器。 | |
| 结构及性能 .本设备由两张卷板制板,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,大大增强了换热效果,即使两种小温差介质,也能达到理想的换热效果。 2.在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,液体在设备内流动没有大的转向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。 3.Ⅰ型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封,因而具有较高的密封性。 4.Ⅱ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中一个通道可拆开清洗,特别适用有粘性.有沉淀液体的热交换。 5.Ⅲ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其两个通道可拆开清洗,适用范围较广。 6.螺旋板式换热器按公称压力可分为PN0.6、1.0、1.6、2.5MPa(系指单通道以有承受的最大工作压力)。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。 7.单台设备不能满足使用要求时,可以多台组合使用,但组合时必须符合下列规定： 并联组合.串联组合,设备和通道间距相同。 混合组合：一个通道并联,一个通道串联。 部分规格换热器列举如下： 不锈耐酸钢制PN0.6、1.6MPa不可拆式(Ⅰ型)螺旋板换热器 可拆式螺旋板式换热器安装连接尺寸表HGJ45-91 |
|
  |
|
| 主要技术参数 | |
|

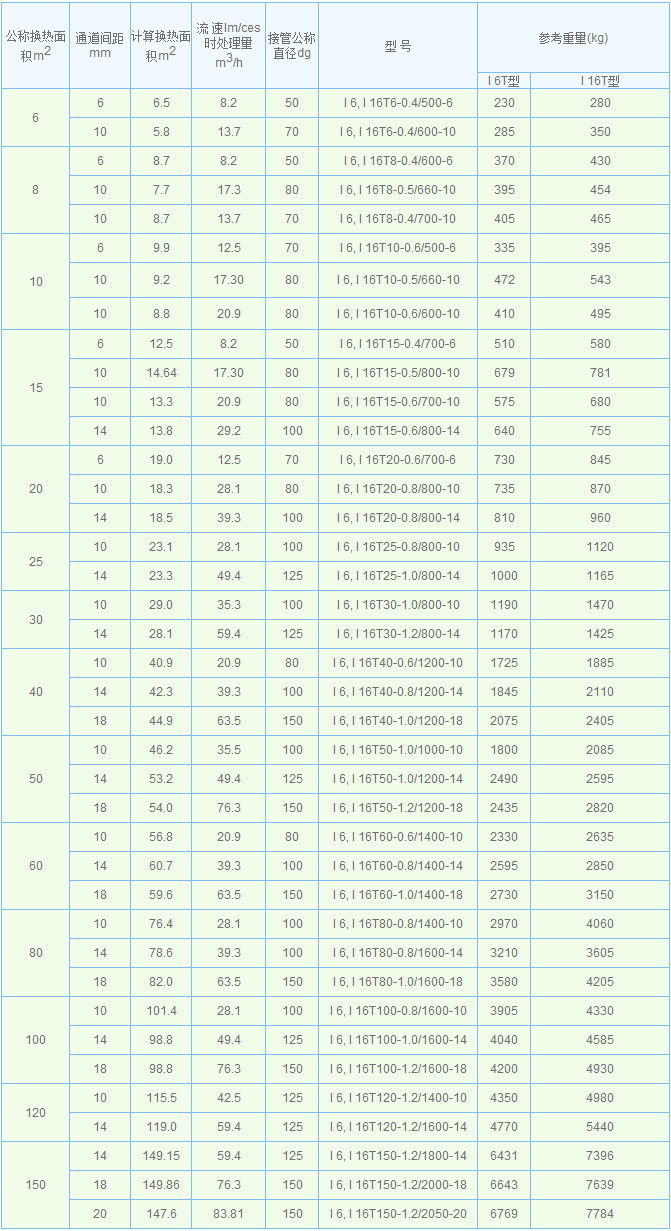

不锈耐酸钢制PN0.6、1.6MPa不可拆式(I型)螺旋板换热器
|
|
|

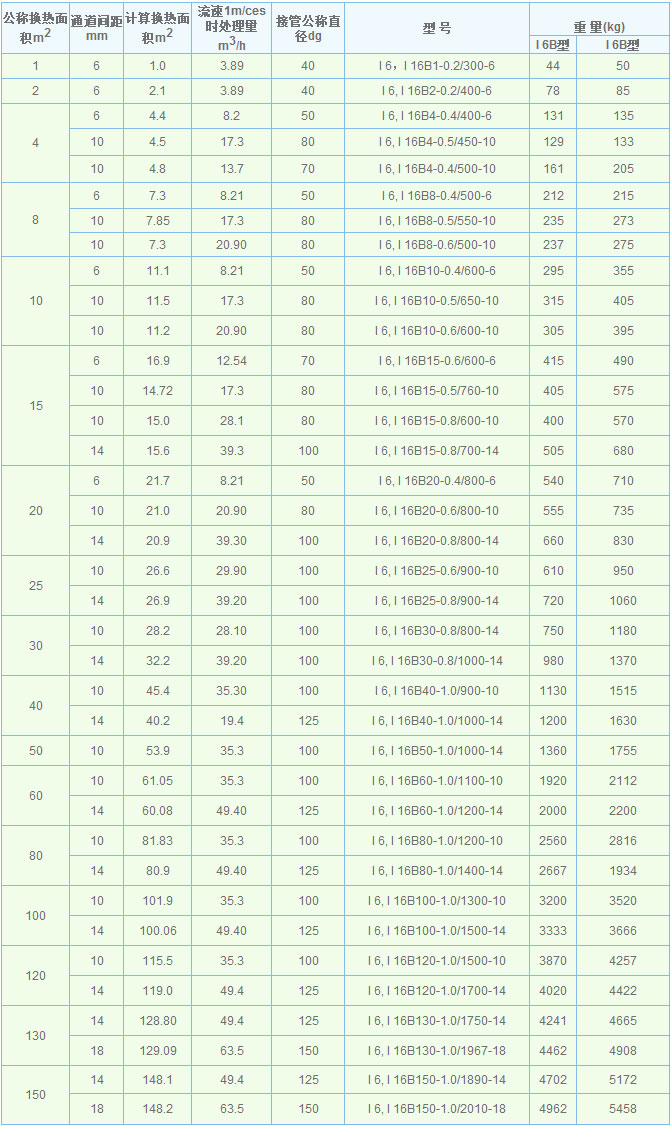

碳素钢制Pg6、16kg/cm2不可拆式(I型)螺旋板换热器
|
|
